SEW-SANTASALO減速器為大中型減速器，主要用于造紙、冶金、礦山、運輸、水泥、建筑、化工、紡織、輕工、能源、起重等行業的機械傳動中。產品系列見下表。詳細參數可查閱產品樣本。樣本可向SEW公司函索。
SEW-SANTASALO產品系列
|
名稱 |
級數 |
傳動比iN |
輸出轉矩MN2/(KN·m) |
型號及簡圖 |
|
底腳安裝、水平輸出軸
斜齒輪減速器 |
單級 |
1.0～7.1 |
0.3～160 |

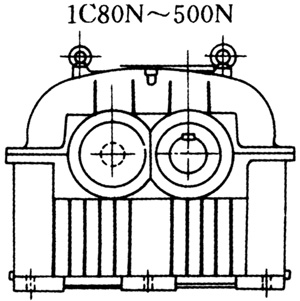

IC80N～500N
 |
|
兩級 |
6.3～20 |
3～94 |

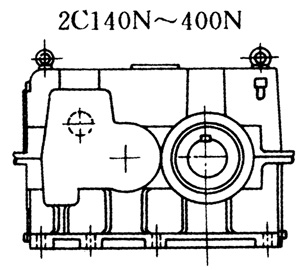

2C140N～400N
 | |
|
兩級 |
6.3～28 |
96～300 |

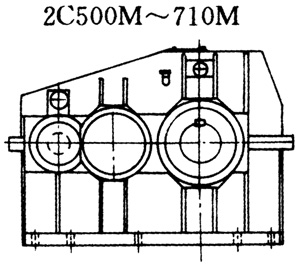

2C500M～710M
 | |
|
三級 |
22.5～90 |
3～490 |

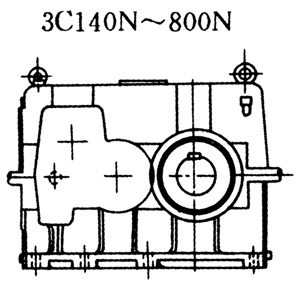

3C140N～800N
 | |
|
底腳安裝、水平輸出軸
斜齒輪減速器 |
四級 |
100～450 |
3～560 |
4C140N～800N
 |
|
底腳安裝、水平輸出軸
錐齒輪一斜齒輪減速器 |
二級 |
4～20 |
0.4～77 |

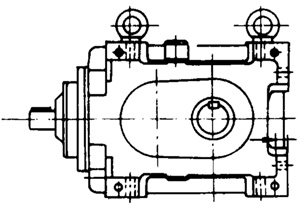

2KC90M～400M
 |
|
三級 |
20～90 |
3～110 |

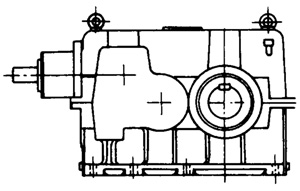

3KC140N～400N
 | |
|
三級 |
14～112 |
63～310 |

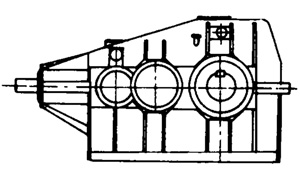

3KC500M～710M
 | |
|
四級 |
90～450 |
120～550 |
4KC500N～800N
 | |
|
五級 |
100～2000 |
5～650 |

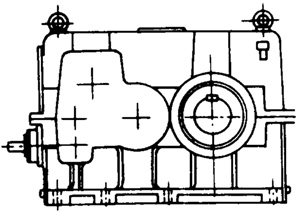

5KC160N～800N
 | |
|
底腳安裝、水平輸出軸
斜齒輪減速器 |
二級 |
6.30～20 |
2～300 |

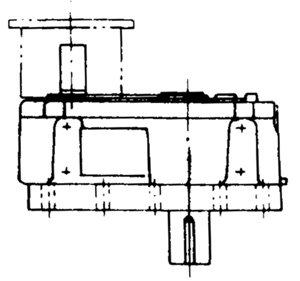

2PC125N～710N
 |
|
三級 |
22.5～340 |
1.6～340 |

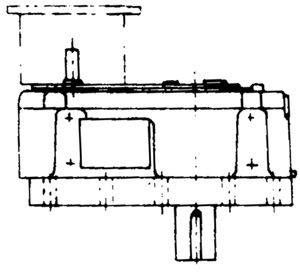

3PC125N～710N
 | |
|
四級 |
4～390 |
4～390 |

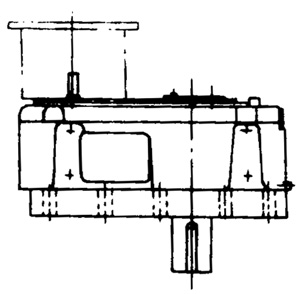

4PC160～710N
 | |
|
底腳安裝、垂直輸出軸
錐齒輪一斜齒輪減速器 |
二級 |
4～16 |
13～240 |

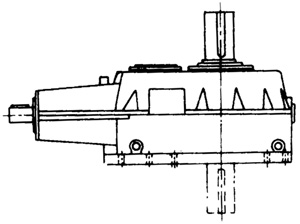

2PKC250N～710N
 |
|
三級 |
14～90 |
3～300 |
3PKC160N～710N
 | |
|
底腳安裝、水平輸出軸
錐齒輪一斜齒輪減速器
|
四級 |
100～400 |
80～390 |

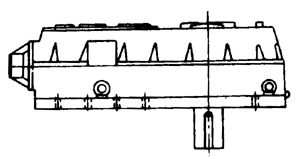

4PKC400N～710
 |
|
五級 |
100～1800 |
8～119 |

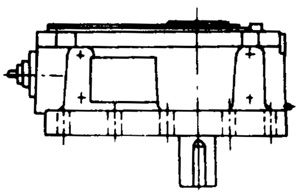

5PKC200N～400N
 | |
|
軸裝
斜齒輪減速器 |
二級 |
6.3～20 |
3～94 |

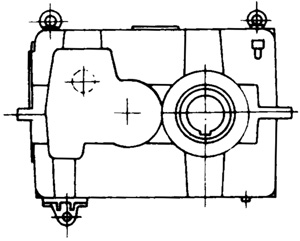

2TC140N～400N
 |
|
二級 |
6.3～28 |
96～300 |

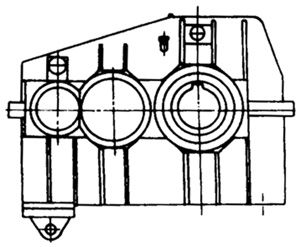

2TC500M～710M
 | |
|
三級 |
22.5～90 |
3～490 |

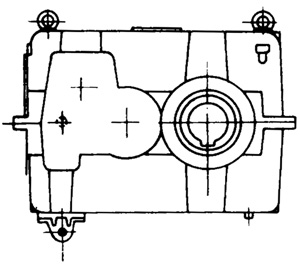

3TC140N～800N
 | |
|
四級 |
100～450 |
3～560 |

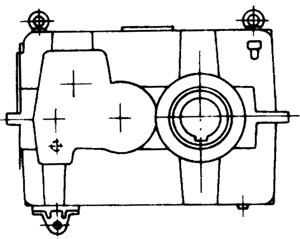

4TC140N～800N
 | |
|
軸裝
錐齒輪一斜齒輪減速器
|
二級 |
4～20 |
0.4～77 |

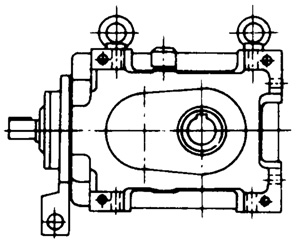

2TKC90M～400M
 |
|
三級 |
20～90 |
3～110 |

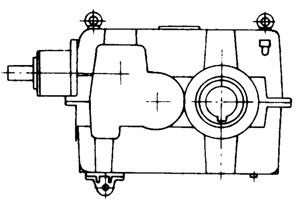

3TKC140N～400N
 | |
|
三級 |
14～112 |
63～310 |

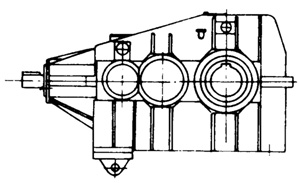

3TKC500M～710M
 | |
|
四級 |
90～450 |
120～550 |
4TKC500N～800N
 | |
|
五級 |
100～2000 |
5～650 |
5TKC160N～800N
 | |
|
三級 |
20～90 |
3～110 |
3TKCV140N～400N
 | |
|
四級 |
90～450 |
120～550 |
4TKCV500N～800N
 | |
|
五級 |
100～2000 |
5～650 |
5TKCV160N～800N
 |
減速器型號選擇
（1）根據輸入轉速（n1）和輸出轉速（n2）計算傳動比，ier=n1/n2,根據產品樣本中的傳動比選公稱值iN。
（2）根據iN、容許的空間及傳動要求選擇型號，包括減速器的傳動型式（斜齒輪或錐齒輪一斜齒輪傳動）、輸出（輸入）軸的配置（平行或直角；垂直或水平）、與原動機及從動機的連接方式等。
承載能力選擇
減速器的承載能力受機械強度許用的公稱功率（PN）和潤滑油最高熱平衡溫度的許用功率（PN）和潤滑油最高熱平衡溫度的許用功率（PTN）限制，因此要通過產品樣本的兩個功率表（TN1、TTN）來選擇減速器的規格。此外，還要校核承受瞬時尖峰載荷、逆向傳動和軸伸徑向載荷的能力。
按機械強度許用功率選減速器
根據輸入軸的傳遞功率計算減速器的額定功率
PN1≥FsPK1
式中 PN1—減速器額定輸入功率；
PK1—傳遞功率；
FS—使用系數。
為了確保減速器的使用壽命，必須正確地選擇使用系數。推薦的使用系數見下表。
使用系數FS
|
原動機 |
從動機載荷類別 |
第天使用時間/h | ||
|
<3 |
3～10 |
>10 | ||
|
電動機、蒸氣機、汽油機、水輪機或液壓馬達 |
U類
M 類
C類
H類 |
0.90
1.15
1.35
1.55 |
1.00
1.25
1.50
1.75 |
.25
1.50
1.75
2.00 |
|
多氣缸內燃機 |
U類
M 類
C類
H類 |
1.15
1.35
1.55
1.80 |
1.25
1.50
1.75
2.00 |
1.50
1.75
2.00
2.25 |
如果表中無你所用的從動機，它的等級可與同類機械比較而定，或向SANTASALO資詢。
上表中的載荷分成四類，列于下表。它們分別是：U類—均勻載荷；M類—中等沖擊載荷；C類—相當大的沖擊載荷；H類—強沖擊載荷。
從動機載荷分類
|
應用 載荷類別 |
應用 載荷類別 |
|
攪拌機和混料機
混凝土 M
液體（等濃度）和固體 U
液體（變濃度） M
鼓風機和風扇 M
壓縮機
離心式 U
羅茨式 M
往復式，多汽缸 M
往復式，單汽缸 C
螺桿式
輸送機，均勻負載
平板式，鏈板式，螺旋式 U
皮帶式，料斗式，鏈條式 U
輸送機重負載、進料不均勻
平板式，鏈板式，螺旋式 M
皮帶式，料斗式，鏈條式 M
傳動輥式 *
擺動式往復 H
起重機和升降機 *
起升機
斗式重負載 M
斗式均勻負載 U
升降機
貨梯 M
客梯 *
食品工業
甜菜切片機 M
軋碎機和碾磨機 C
烘干滾筒 M
甘蔗粉碎機 M
發電機 U
木材工業 *
劃線軸 M
壓榨機(樹皮，油氈，膠料，真空抽吸) C
碎漿機 C
卷紙機 C
輥（吸移，同傳動，抄網真空軸吸） C
洗漿機 M
楊克式園網（缸） *
塑料和橡膠工業
壓延和破碎機 H
擠出機（塑料） M
擠出機（橡膠） C
混煉機 *
精煉機 H
橡膠磨2聯 H
橡膠磨3聯 C
壓片機 H |
機床 *
金屬加工
拉撥機 M
平整機 *
剪切機 H
輥道 單向 *
集中驅動 C
單獨驅動 H
輥道 雙向 *
拉拔機 C
繞線機 C
碾磨機和滾筒（旋轉式）
球磨機 C
球磨機（重型） H
棒磨機 H
水泥窯 C
煤碾機 H
干燥機和冷卻機 M
旋轉窯 C
采礦工業
銑頭驅動 C
破碎機 H
篩和振動篩 H
石油工業 *
造紙和紙漿工業 *
攪拌機（貯漿池和兩軸） M
剝皮鼓和剝皮機 H
打漿機和削片機 H
壓光機（滾動軸承） C
切紙機 H
烘缸（滾動軸承） C
過濾機（壓力和真空） M
低速磨漿機 C
制管機 *
熱煉機 C
泵（輕型）
離心泵 M
往復泵（多缸） M
往復泵（單缸） C
旋轉泵（凸輪，齒輪葉片） U
螺旋泵 M
污水處理設備
通風機 C
除塵器 M
混合器 M
沉降器 M
真空吸泵過濾器 *
風力發電機 |
注：1.選擇造紙和紙漿設備的齒輪傳動裝置必須找SANTASALO咨詢。
2.難于確定的情況可向SANTASALO查詢。
3.*號可向SANTASALO查詢。
這些使用系數只是根據一般情況給出的。對特殊工作條件，例如，沖擊載荷、滿載時頻繁起動、逆向傳動、快速加速或減速、制動、在軸端有大的外載荷、異常的環境條件等。可詢問SANTASALO。
熱平衡許用功率校核
額定熱功率PTN是潤滑油最高熱平衡溫度許用的功率。列于功率表中的為平均值，是環境濕度20℃，減速器無冷卻裝置，連續運轉時的油溫不超過90℃的實際功率。
列于表中的值，對在工業建筑物內的減速器，敞開通風運行是正確的。
實際條件下的熱功率PT應當滿足下列條件
PK1≤PT
如果無冷卻裝置時上述條件不能滿足，則可選擇下列幾種方法來滿足要求，即
1）在輸入軸的外部裝一個或兩個風扇。
2）用外部油冷卻器，它與壓力潤滑系統相連，由水或空氣來冷卻。
3）在油箱里裝盤狀水冷卻管。
PT值與冷卻方式有關，對裝或不裝風扇的減速器為
PT＝FTPTN
對用盤狀管水冷卻的減速器為
PT＝FTPTW
式中 PTW是環境溫度和冷卻水的入口溫度為20℃，油溫不超過計算值80℃時的實際功率。系數FT與冷卻方法有關，列于下表中。
溫度系數FT
|
冷卻方式 |
環境溫度/℃ | |||
|
20 |
30 |
40 |
50 | |
|
無風扇減速器 |
1.0 |
0.8 |
0.6 |
0.4 |
|
高速軸裝風扇的減速器
斜齒輪減速器：軸端裝1風扇
軸端對面裝2風扇
裝2風扇
錐齒輪—斜齒輪減速器
裝1風扇 |
1.25
1.65
2.00
1.55 |
0.95
1.35
1.65
1.25 |
0.70
1.0
1.25
0.95 |
0.45
0.65
0.85
0.65 |
|
盤狀管水冷卻減速器 |
1.00 |
0.8 |
0.65 |
0.45 |
如果用盤狀管水冷卻或用外部油冷卻器，San—tasalo將在用戶所給資料的基礎上選擇冷卻器的型號和規格。有些條件作為例外需要專門研究，例如，在封閉空間運行（例如吸音罩）、用防塵罩或其他雜物罩罩著減速器、在熱環境溫度下運行（如在電機、蒸汽渦輪機或烘干機附近）。
在間歇運行時可以采用提高溫度等級的措施來解決問題，對這種情況可詢問SANTASLO。
逆向傳動
列于產品樣本中的額定功率PN1和額定轉矩MN2僅用于定向傳動。轉動方向頻繁改變時，應將變化頻率和負載告訴SANTASALO。
滿載時，轉動方向每分鐘改變一次，僅能利用70%和PN1和MK2值，這是由于受到輪齒抗彎強度限制的緣故。
查詢和訂貨所需的技術資料
1、從動機
用戶應當提供下列資料：①?gòu)膭?dòng)機的型號、類別與轉動慣量；②運行功率（PK2）、輸出軸轉速（n2）和轉矩（MK2）；③功率或轉矩峰值（PK2max或MK2max）及頻率；④使用持續時間（h/d和h/a）；⑤起動力矩、制動力矩及頻率；⑥載荷類別（U～H類）。
2、原動機
用戶應當提供下列資料：①原動機的種類、型號和轉動慣量；②額定功率和轉速；③最大轉矩（MK2max），起動轉矩（MK1max）。
3、減速器
用戶應當提供下列資料：①減速器要求的安裝方式（底腳安裝或軸裝），軸的方向（垂直或水平，平行或直角）；②電動機、電動油泵、油加熱器等的電源電壓和頻率；③壓力監視器、恒溫器、流量監視器等用的控制電壓；④其他有關資料（例如有效空間等）。
4、軸的連接
用戶應當提供下列資料：①減速器的輸入軸與原動機的連接方式；②輸出軸與從動機的連接方式。當用傳動帶、鏈條或開式齒輪連接時，必須提供帶輪、鏈輪或小齒輪的直徑，以及在軸上的位置和載荷的方向。如果使用剛性聯軸器，必須告知作用在軸上的軸向力與徑向力。
5、環境條件
用戶應當提供下列環境條件：①環境溫度；②安裝場地（開門或關門，所處的地區或國家）；③滿足灰塵、特殊大氣壓、化學作用、直接日照、冰等特殊要求。
1C80N～500N型單級斜齒輪減速器，此類減速器見下表。
外 形 尺 寸
|
減速機型號 |
減速箱尺寸/mm | ||||||||||||||
|
A |
B |
D |
E |
EB |
G |
H |
HK |
J |
JE |
K |
L |
N |
P |
φQ | |
|
1C80N |
80 |
100 |
280 |
280 |
100 |
140 |
235 |
280 |
130 |
90 |
18 |
75 |
- |
155 |
12 |
|
1C100N
1C125N |
100
125 |
127
162 |
355
450 |
355
450 |
127
162 |
180
225 |
295
387 |
340
423 |
170
200 |
130
160 |
22
25 |
100
135 |
-
- |
200
260 |
14.5
14.5 |
|
1C160N
1C200N |
160
200 |
200
255 |
560
710 |
560
710 |
200
255 |
280
355 |
482
604 |
518
647 |
260
340 |
200
270 |
32
40 |
165
210 |
-
- |
325
410 |
18.5
24 |
|
1C225N
1C250N |
225
250 |
287
325 |
800
900 |
800
900 |
287
325 |
400
450 |
672
751 |
726
806 |
380
420 |
310
340 |
45
50 |
230
265 |
-
125 |
460
515 |
24
28 |
|
1C280N
1C315N |
280
315 |
360
403 |
1000
1120 |
1000
1120 |
360
403 |
500
560 |
836
936 |
910
1010 |
460
520 |
370
420 |
50
56 |
295
330 |
140
158 |
575
645 |
28
35 |
|
1C355N
1C400N |
355
400 |
448
480 |
1250
1275 |
1250
1115 |
448
400 |
630
630 |
1053
1055 |
1144
- |
560
570 |
460
470 |
63
60 |
370
320 |
178
200 |
725
635 |
35
42 |
|
1C450N
1C500N |
450
500 |
530
580 |
1415
1560 |
1255
1400 |
450
500 |
630
710 |
1105
1235 |
-
- |
590
660 |
480
540 |
60
60 |
365
405 |
225
250 |
720
805 |
42
42 |
|
減速器型號 |
軸尺寸/mm | |||||||||||||||
|
輸入軸 | ||||||||||||||||
|
U1 |
1.0＜i≤3.3 |
3.3＜i≤4.8 |
4.8＜i≤7.5 | |||||||||||||
|
Y1 |
V1 |
d1 |
b1 |
h1 |
Y1 |
V1 |
d1 |
b1 |
h1 |
Y1 |
V1 |
d1 |
b1 |
h1 | ||
|
1C80N |
100 |
58 |
158 |
35k6 |
10h9 |
38 |
42 |
142 |
25k6 |
8h9 |
28 |
28 |
128 |
18k6 |
6h9 |
20.5 |
|
1C100N
1C125N |
120
135 |
82
82 |
202
217 |
40k6
50k6 |
12h9
14h9 |
43
53.5 |
58
82 |
178
217 |
30k6
40k6 |
8h9
12h9 |
33
43 |
42
58 |
162
193 |
25k6
30k6 |
8h9
8h9 |
28
33 |
|
1C160N
1C200N |
155
185 |
105
130 |
260
315 |
65m6
80m6 |
18h9
22h9 |
69
85 |
82
105 |
237
290 |
50k6
65m6 |
14h9
18h9 |
53.5
69 |
82
82 |
237
267 |
40k6
50k6 |
12h9
14h9 |
43
53.5 |
|
1C225N
1C250N |
205
225 |
130
165 |
335
390 |
90m6
100m6 |
25h9
28h9 |
95
106 |
105
130 |
310
355 |
70m6
80m6 |
20h9
22h9 |
74.5
85 |
82
105 |
287
330 |
55m6
60m6 |
16h9
18h9 |
59
64 |
|
1C280N
1C315N |
250
275 |
165
200 |
415
475 |
110m6
130m6 |
28h9
32h9 |
116
137 |
130
165 |
380
440 |
90m6
100m6 |
25h9
28h9 |
95
106 |
105
105 |
355
380 |
65m6
75m6 |
18h9
20h9 |
69
79.5 |
|
1C355N
1C400N |
300
330 |
200
200 |
500
530 |
140m6
150m6 |
36h9
36h9 |
148
158 |
165
165 |
465
495 |
110m6
120m6 |
28h9
32h9 |
116
127 |
130
165 |
430
495 |
85m6
100m6 |
22h9
28h9 |
90
106 |
|
1C450N
1C500N |
365
400 |
240
240 |
605
640 |
170m6
180m6 |
40h9
45h9 |
179
190 |
200
200 |
565
600 |
140m6
150m6 |
36h9
36h9 |
148
158 |
165
165 |
530
565 |
110m6
120m6 |
28h9
32h9 |
116
127 |
|
減速器型號 |
軸尺寸/mm |
重量/kg |
油量/L | |||||
|
輸出軸 | ||||||||
|
U2 |
Y2 |
V2 |
d2 |
b2 |
h2 | |||
|
1C80N |
100 |
58 |
158 |
35k6 |
10h9 |
38 |
37 |
2 |
|
1C100N
1C125N |
120
135 |
82
82 |
202
217 |
40k6
50k6 |
12h9
14h9 |
43
53.5 |
40
70 |
4
8 |
|
1C160N
1C200N |
155
185 |
105
165 |
260
350 |
65m6
100m6 |
18h9
28h9 |
69
106 |
160
330 |
15
30 |
|
1C225N
1C250N |
205
225 |
165
165 |
370
390 |
110m6
120m6 |
28h9
32h9 |
116
127 |
420
580 |
40
60 |
|
1C280N
1C315N |
250
275 |
200
200 |
450
475 |
140m6
150m6 |
36h9
36h9 |
148
158 |
780
1100 |
80
100 |
|
1C355N
1C400N |
300
330 |
240
240 |
540
570 |
160m6
180m6 |
40h9
45h9 |
169
190 |
1550
1860 |
140
105 |
|
1C450N
1C500N |
365
400 |
280
280 |
645
680 |
200m6
220m6 |
45h9
50h9 |
210
231 |
2280
2950 |
115
160 |
額定機械功率
|
減速機型號 |
n1/(r/min) |
額定機械功率PN1/KW | ||||||||
|
公稱傳動比iN | ||||||||||
|
1.00 |
1.12 |
1.25 |
1.40 |
1.60 |
1.80 |
2.00 |
2.25 |
2.50 | ||
|
1C80N |
1800
1500
1200
1000 |
93.6
82.4
70.5
61.4＋ |
88.4
77.8
66.5＋
57.6＋ |
83.1
73.2
62.6＋
53.7＋ |
77.9
68.5
58.6＋
49.8＋ |
72.9
64.2＋
52.7＋
44.1＋ |
67.6
59.5＋
48.3＋
40.4＋ |
63.7
56.1＋
47.1＋
39.4＋ |
58.6＋
50.8＋
40.8＋
34.1＋ |
53.2＋
45.3＋
36.4＋
30.4＋ |
|
1C100N |
1800
1500
1200
1000 |
214
180
145
121 |
200
168
135
113＋ |
193
166
134
112＋ |
180
153
123
103＋ |
161
135
109＋
91.2＋ |
158
132
106＋
88.8＋ |
137
115
92.6＋
77.4＋ |
113
94.9＋
76.3＋
63.8＋ |
98.2
82.2＋
66.1＋
55.3＋ |
|
1C125N |
1800
1500
1200
1000 |
400
352
287
240 |
377
331
268
224 |
359
316
264
222 |
335
294
244
205 |
312
268
216
181 |
294
259
210
176 |
271
228
183
154 |
253
219
176
147 |
195
163
131
110 |
|
1C160N |
1800
1500
1200
1000 |
757*
666
570
501 |
714
629
538
473 |
672
591
506
445 |
629
554
474
417 |
589
519
442
371 |
546
481
406
340 |
515
453
388
331 |
474
417
344
288 |
430
379
306
256 |
|
1C200N |
1800
1500
1200
1000 |
1575*
1387*
1186
1003 |
1480＋
1303
1114
936 |
1409*
1241
1061
925 |
1314*
1156
989
843 |
1224
1078
902
757 |
1154
1015
847
706 |
1063
935
763
636 |
992
865
692
577 |
820
688
554
464 |
|
1C225N |
1800
1500
1200
1000 |
2119*
1865*
1595
1404 |
1991*
1752*
1499
1319 |
1895*
1668*
1427
1256 |
1767*
1555
1330
1171 |
1646*
1449
1239
1080 |
1551*
1365
1168
1028 |
1428
1257
1075
919 |
1333
1174
1004
870 |
1227
1044
841
704 |
|
1C250N |
1800
1500
1200
1000 |
3057*
2690*
2301*
1962 |
2872*
2528*
2162
1833 |
2734*
2407*
2059
1812 |
2549*
2243*
1919
1677 |
2375*
2090*
1767
1484 |
2238*
1970
1685
1447 |
2061*
1814
1506
1263 |
1924
1694
1449
1214 |
1782
1496
1205
1009 |
|
減速機型號 |
n1/(r/min) |
額定機械功率PN1/KW | ||||||||
|
公稱傳動比iN | ||||||||||
|
2.80 |
3.15 |
3.55 |
4.00 |
4.50 |
5.00 |
5.60 |
6.30 |
7.10 | ||
|
1C80N |
1800
1500
1200
1000 |
43.2＋
36.1＋
29.0＋
24.2＋ |
36.9＋
30.8＋
24.8＋
20.7＋ |
32.2＋
27.0＋
21.6＋
18.1＋ |
29.1＋
24.3＋
19.5＋
16.3＋ |
24.7＋
20.7＋
16.7＋
14.0＋ |
16.4＋
13.7＋
11.0＋
9.2＋ |
15.0＋
12.6＋
10.3＋
8.62＋ |
10.4＋
8.78＋
7.11＋
6.0＋ |
-
-
-
- |
|
1C100N |
1800
1500
1200
1000 |
93.9＋
78.5＋
63.1＋
52.7＋ |
86.0＋
71.9＋
57.7＋
48.2＋ |
60.8＋
50.9＋
40.9＋
34.1＋ |
55.1＋
46.1＋
37.0＋
30.9＋ |
49.3＋
41.4＋
33.4＋
28.0＋ |
36.1＋
30.3＋
24.5＋
20.6＋ |
20.6＋
17.2＋
13.8＋
11.5＋ |
23.3＋
19.5＋
15.8＋
13.3＋ |
15.8＋
13.3＋
10.7＋
9.02＋ |
|
1C125N |
1800
1500
1200
1000 |
200
168
135
113 |
149
125
100
83.7 |
141
118
94.9
79.2 |
116
97.4
78.2
65.3 |
94.9
79.6
64.2
53.8 |
76.4
64.1
51.7
43.4 |
60.4
50.7
40.9
34.3 |
45.9
38.5
31.1
26.1 |
33.4
28.1
22.7
19.0 |
|
1C160N |
1800
1500
1200
1000 |
401
350
281
235 |
372
319
256
214 |
316
264
213
178 |
249
208
167
140 |
215
181
145
122 |
170
143
115
96.5 |
132
111
89.3
74.9 |
97.1
81.4
65.7
55.1 |
71.9
60.3
48.7
40.9 |
|
1C200N |
1800
1500
1200
1000 |
834
696
556
464 |
720
603
485
405 |
602
504
405
339 |
503
422
339
284 |
429
359
289
242 |
317
265
214
179 |
190
159
128
107 |
207
173
139
117 |
144
121
97.5
81.8 |
|
1C225N |
1800
1500
1200
1000 |
1121
987
824
690 |
1009
845
679
568 |
900
754
607
508 |
745
624
502
421 |
610
511
411
345 |
491
412
331
278 |
381
319
257
215 |
289
242
195
163 |
214
180
145
121 |
|
1C250N |
1800
1500
1200
1000 |
1618
1408
1134
949 |
1446
1211
974
815 |
1271
1065
857
717 |
973
814
655
547 |
819
686
552
462 |
653
547
440
368 |
525
439
354
296 |
400
335
269
226 |
292
245
197
165 |
|
減速機型號 |
n1/(r/min) |
額定機械功率PN1/KW | ||||||||
|
公稱傳動比iN | ||||||||||
|
1.00 |
1.12 |
1.25 |
1.40 |
1.60 |
1.80 |
2.00 |
2.25 |
2.50 | ||
|
1C280N |
1800
1500
1200
1000 |
4080*
3592*
3072*
2704 |
3838*
3379*
2890*
2544 |
3658*
3219*
2754*
2424 |
3415*
3006*
2571
2263 |
3188*
2806*
2400
2074 |
2942*
2589*
2215
1895 |
2762*
2431
2080
1767 |
2530*
2226
1899
1583 |
2364*
2081
1739
1449 |
|
1C315N |
1800
1500
1200
1000 |
5609*
5405*
4623*
3911* |
5791*
5097*
4358*
3670* |
5440*
4788*
4072*
3427 |
5087*
4478*
3784*
3182 |
4757*
4141*
3358*
2824 |
4496*
3957*
3298
2769 |
4139*
3643*
3002
2519 |
3801*
3229*
2608
2188 |
3541*
3104
2503
2097 |
|
1C355N |
1800
1500
1200
1000 |
-
7144*
6111*
5379* |
-
6721*
5749*
5060* |
7279*
6407*
5480*
4824* |
6796*
5982*
5117*
4504* |
6344*
5584*
4777*
4204 |
5856*
5154*
4409*
3869 |
5528*
4866*
4162*
3624 |
5036*
4433*
3792
3254 |
4707*
4143*
3544
3006 |
|
1C400N |
1800
1500
1200
1000 |
-
-
7659*
6741* |
-
8413*
7197*
6334* |
-
8010*
6852*
6031* |
-
7467*
6387*
5622* |
7905*
6958*
5952*
5239* |
7448*
6556*
5608*
4936* |
6861*
6039*
5166*
4547 |
6405*
5638*
4823*
4245 |
5809*
5113*
4373
3849 |
|
1C450N |
1800
1500
1200
1000 |
-
-
9925*
8735* |
-
-
9337*
8219* |
-
-
8925*
7855* |
-
9738*
8330*
7332* |
-
9059*
7749*
6820* |
-
8558*
7321*
6443* |
8955*
7882*
6742*
5934* |
8364*
7362*
6297*
5543 |
7584*
6675*
5710*
5026 |
|
1C500N |
1800
1500
1200
1000 |
-
-
-
11428 |
-
-
12215
10751 |
-
-
11674
10275 |
-
-
10895
9590* |
-
-
10135
8921* |
-
11191
9573*
8426* |
-
10307
8816*
7760* |
-
9626*
8234*
7247* |
-
8728*
7466*
6571 |
|
減速機型號 |
n1/(r/min) |
額定機械功率PN1/KW | ||||||||
|
公稱傳動比iN | ||||||||||
|
2.80 |
3.15 |
3.55 |
4.00 |
4.50 |
5.00 |
5.60 |
6.30 |
7.10 | ||
|
1C280N |
1800
1500
1200
1000 |
2185
1923
1563
1303 |
2019
1770
1416
1180 |
1768
1480
1191
997 |
1466
1227
987
826 |
1165
975
784
657 |
939
786
632
529 |
576
482
388
324 |
550
461
371
311 |
431
361
290
243 |
|
1C315N |
1800
1500
1200
1000 |
3301*
2855
2300
1926 |
2859*
2398
1931
1617 |
2440*
2044
1645
1378 |
2026*
1696
1364
1142 |
1642*
1375
1106
926 |
1152
965
776
649 |
1034
866
696
581 |
829
694
558
467 |
625
523
421
352 |
|
1C355N |
1800
1500
1200
1000 |
4352*
3831
3276
2730 |
4022*
3540
2967
2473 |
3691*
3104
2497
2089 |
3002*
2511
2020
1691 |
2444*
2045
1645
1376 |
2016
1688
1357
1136 |
1567
1312
1055
883 |
1206
1009
812
679 |
866
725
583
488 |
|
1C400N |
1800
1500
1200
1000 |
5386*
4740*
4055
3569 |
4961*
4367*
3735
3288 |
4529*
3987
3220
2696 |
4157*
3570
2873
2405 |
3451*
2885
2321
1942 |
2600*
2260
1818
1521 |
2154*
1802
1449
1212 |
1762*
1473
1184
991 |
-
-
-
- |
|
1C450N |
1800
1500
1200
1000 |
7032*
6189*
5294
4660 |
6479*
5702*
4878
4293 |
5987*
5269*
4507
3967 |
5494*
4836*
4137
3552 |
5001*
4257*
3420
2862 |
3951*
3477
2802
2344 |
3240*
2706
2175
1819 |
2391*
1996
1604
1342 |
-
-
-
- |
|
1C500N |
1800
1500
1200
1000 |
-
8093*
6923*
6093 |
-
7456*
6378*
5614 |
-
6962*
5956*
5242 |
-
6390*
5466*
4811 |
-
5815*
4817*
4030 |
4515*
3974*
3399
2992 |
4067*
3517*
2823
2362 |
3361*
2806*
2253
1884 |
-
-
-
- |
注：1、功率：功率為額定值，使用系數Fs＝1.0。也制造功率大的減速器。
2、潤滑：根據齒輪圓周速度需要用壓力潤滑或浸油潤滑之外，用飛濺潤滑。額定功率大于500KW時，減速器總是用壓力潤滑。
3、冷卻：如果實際傳遞的機械功率大于熱功率需要用人工冷卻。
4、*表示要求壓力潤滑；+表示要求浸油潤滑。
熱 功 率
|
減速器型號 |
熱功率PTN/KW | |||||
|
n1＝1800r/min |
n1＝1000r/min | |||||
|
PTN
1.0＜i≤2.0 |
PTN
2.0＜i≤4.0 |
PTN
4.0＜i≤7.1 |
PTN
1.0＜i≤2.0 |
PTN
2.0＜i≤4.0 |
PTN
4.0＜i≤7.1 | |
|
1C80N |
27 |
31 |
34 |
31 |
34 |
36 |
|
1C100N
1C125N |
43
66 |
49
76 |
53
81 |
48
74 |
53
82 |
56
87 |
|
1C160N
1C200N |
103
161 |
118
184 |
127
198 |
116
181 |
128
200 |
136
212 |
|
1C225N
1C250N |
201
251 |
230
288 |
247
310 |
226
283 |
250
313 |
264
331 |
|
1C280N
1C315N |
314
398 |
361
457 |
388
491 |
354
449 |
392
496 |
414
524 |
|
1C355N
1C400N |
494
454 |
567
520 |
610
560 |
557
511 |
616
565 |
651
598 |
|
1C450N
1C500N |
489
617 |
560
707 |
603
761 |
551
695 |
609
768 |
644
812 |
注：PTN＝環境溫度20℃時的額定熱功率，減速器裝有風扇。
精確傳動比
|
減速器型號 |
精確傳動比iex | ||||||||
|
相對輸入軸的轉動慣量J/kg·m2 | |||||||||
|
1 |
1.12 |
1.25 |
1.4 |
1.6 |
1.8 |
2 |
2.25 |
2.5 | |
|
1C80N |
1.0000
0.0025 |
1.1224
0.0023 |
1.2609
0.0020 |
1.4186
0.0018 |
1.5750
0.0016 |
1.7838
0.0015 |
1.9714
0.0013 |
2.2188
0.0012 |
2.5517
0.0010 |
|
1C100N |
1.0000
0.0074 |
1.1333
0.0065 |
1.2558
0.0059 |
1.4250
0.0052 |
1.5946
0.0047 |
1.7714
0.0042 |
2.0000
0.0038 |
2.2647
0.0034 |
2.5484
0.0030 |
|
1C125N |
1.0000
0.0223 |
1.1333
0.0196 |
1.2558
0.0177 |
1.4250
0.0156 |
1.5946
0.0140 |
1.7714
0.0126 |
2.0000
0.0113 |
2.2333
0.0101 |
2.4857
0.0092 |
|
1C160N |
1.0000
0.0767 |
1.1224
0.0682 |
1.2609
0.0607 |
1.4186
0.0540 |
1.5750
0.0488 |
1.7838
0.0433 |
1.9714
0.0393 |
2.2188
0.0351 |
2.5517
0.0307 |
|
1C200N |
1.0000
0.2430 |
1.1333
0.2130 |
1.2558
0.1910 |
1.4250
0.1680 |
1.5946
0.1500 |
1.7714
0.1350 |
2.0000
0.1200 |
2.2333
0.1070 |
2.5484
0.0950 |
|
1C225N |
1.0000
0.4300 |
1.1333
0.3770 |
1.2558
0.3390 |
1.4250
0.2980 |
1.5946
0.2670 |
1.7714
0.2410 |
2.0000
0.2140 |
2.2333
0.1920 |
2.5161
0.1710 |
|
1C250N |
1.0000
0.7260 |
1.1333
0.6370 |
1.2558
0.5730 |
1.4250
0.5050 |
1.5946
0.4510 |
1.7714
0.4070 |
2.0000
0.3610 |
2.2333
0.3240 |
2.4839
0.2930 |
|
1C280N |
1.0000
1.2900 |
1.1304
1.1300 |
1.2500
1.0200 |
1.4146
0.8970 |
1.5789
0.8030 |
1.8000
0.7040 |
2.0000
0.6340 |
2.2667
0.5600 |
2.5000
0.5090 |
|
1C315N |
1.0000
2.3100 |
1.1250
2.0400 |
1.2667
1.8100 |
1.4286
1.6100 |
1.5897
1.4500 |
1.7568
1.3100 |
2.0000
1.1600 |
2.2581
1.0300 |
2.5172
0.9270 |
|
1C355N |
1.0000
4.0600 |
1.1304
3.5700 |
1.2500
3.2200 |
1.4146
2.8500 |
1.5789
2.5500 |
1.8000
2.2400 |
1.9697
2.0500 |
2.2667
1.7800 |
2.5000
1.6200 |
|
1C400N |
1.0000
7.2400 |
1.1333
6.3500 |
1.2558
5.7100 |
1.4250
5.0200 |
1.5946
4.4800 |
1.7714
4.0300 |
2.0000
3.5700 |
2.2333
3.1900 |
2.5556
2.7800 |
|
1C450N |
1.0000
13.000 |
1.1333
11.400 |
1.2558
10.300 |
1.4250
9.0300 |
1.5946
8.0700 |
1.7714
7.2600 |
2.0000
6.4300 |
2.2333
5.7500 |
2.5556
5.0200 |
|
1C500N |
1.0000
21.800 |
1.1333
19.200 |
1.2558
17.200 |
1.4250
15.200 |
1.5946
13.600 |
1.7714
12.200 |
2.0000
10.800 |
2.2333
9.6700 |
2.5556
8.4400 |
|
減速器型號 |
精確傳動比iex | ||||||||
|
相對輸入軸的轉動慣量J/kg·m2 | |||||||||
|
2.8 |
3.15 |
3.55 |
4 |
4.5 |
5 |
5.6 |
6.3 |
7.1 | |
|
1C80N |
2.7879
0.0009 |
3.1333
0.0008 |
3.5926
0.0006 |
3.9600
0.0006 |
4.3913
0.0005 |
4.9615
0.0004 |
5.5263
0.0004 |
6.3809
0.0003 |
-
- |
|
1C100N |
2.8276
0.0027 |
3.1111
0.0024 |
3.6071
0.0019 |
3.9615
0.0017 |
4.4167
0.0015 |
5.0952
0.0012 |
5.6896
0.0011 |
6.2222
0.0009 |
7.1579
0.0008 |
|
1C125N |
2.8400
0.0079 |
3.1724
0.0070 |
3.5185
0.0059 |
4.0417
0.0050 |
4.5000
0.0043 |
5.0435
0.0033 |
5.6191
0.0029 |
6.3158
0.0024 |
7.1177
0.0021 |
|
1C160N |
2.8148
0.0273 |
3.1200
0.0242 |
3.5217
0.0196 |
3.9600
0.0171 |
4.3913
0.015 |
4.9524
0.0118 |
5.5789
0.0100 |
6.3809
0.0084 |
7.1579
0.0072 |
|
1C200N |
2.8400
0.0830 |
3.1111
0.0750 |
3.5833
0.0590 |
4.0000
0.0520 |
4.4167
0.0460 |
5.0952
0.035 |
5.6896
0.0300 |
6.2222
0.0270 |
7.1579
0.0220 |
|
1C225N |
2.8400
0.1480 |
3.1923
0.1290 |
3.5417
0.1070 |
3.9545
0.0930 |
4.4348
0.0810 |
4.9524
0.0650 |
5.5789
0.0550 |
6.3000
0.0470 |
7.0556
0.0400 |
|
1C250N |
2.8400
0.2510 |
3.1538
0.2210 |
3.5000
0.1840 |
4.0417
0.1540 |
4.5000
0.1340 |
5.0500
0.1080 |
5.6191
0.093 |
6.3158
0.0800 |
7.1177
0.0680 |
|
1C280N |
2.8077
0.4460 |
3.1250
0.3900 |
3.5417
0.3220 |
3.9545
0.2790 |
4.5000
0.2370 |
5.0000
0.1920 |
5.7037
0.1620 |
6.3809
0.1380 |
7.0000
0.1210 |
|
1C315N |
2.7778
0.8230 |
3.2083
0.6930 |
3.5909
0.5670 |
4.0455
0.4890 |
4.5000
0.4280 |
5.0800
0.3350 |
5.6522
0.2890 |
6.2857
0.2490 |
7.0000
0.2140 |
|
1C355N |
2.8077
1.4200 |
3.1250
1.2500 |
3.5000
1.0300 |
4.0000
0.8760 |
4.4762
0.7580 |
4.9524
0.6190 |
5.5789
0.5240 |
6.2632
0.4460 |
7.1177
0.3730 |
|
1C400N |
2.8400
2.4900 |
3.1739
2.1600 |
3.5833
1.8000 |
4.0000
1.5600 |
4.5000
1.3300 |
5.0952
1.0700 |
5.7143
0.9150 |
6.2222
0.8080 |
-
- |
|
1C450N |
2.8400
4.5000 |
3.1739
3.9100 |
3.5417
3.2900 |
3.9545
2.8500 |
4.4500
2.4400 |
4.9524
2.0100 |
5.5789
1.7000 |
6.3529
1.4100 |
-
- |
|
1C500N |
2.8400
7.5400 |
3.1739
6.5400 |
3.5000
5.6300 |
3.9091
4.8700 |
4.4000
4.1600 |
5.0500
3.2700 |
5.7222
2.7300 |
6.3158
2.3800 |
-
- |
| 頁次：1/5 每頁10條 共47條信息 分頁：[1][2][3][4][5] |
